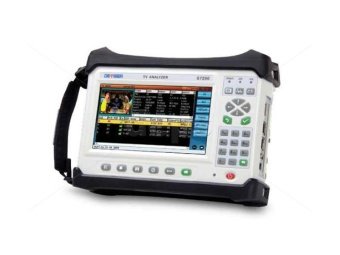

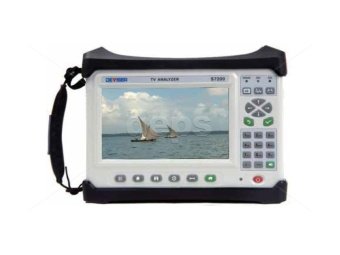

Универсальный анализатор ТВ-сигналов Deviser S7200
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Универсальный анализатор ТВ-сигналов Deviser S7200 обеспечивает простой и быстрый анализ и мониторинг сигналов в стандартах эфирного, кабельного и спутникового ТВ в режиме реального времени (8VSB, QAM [J.83A/C/C2], QPSK, 8PSK, PAL, SECAM, NTSC). Широкие измерительные возможности прибора позволяют осуществлять инсталляцию, обслуживание и ремонт телевизионного оборудования, а также реализовывать полный комплекс задач по радиочастотному анализу и протоколированию с записью транспортного потока.
Основные особенности:
- Поддержка стандартов DVB-C/C2, DVB-T/T2, DVB-S/S2, ATSC, ISDB-Tb;
- Декодирование видеосигналов MPEG2/4 H.264/VC-1, SD/HD;
- Анализ IPTV и транспортного потока (TS);
- Быстрый анализатор спектра.
Технические характеристики:
- Анализ аналогового/цифрового, спутникового ТВ;
- Мониторинг и анализ транспортного потока MPEG2 через TS-ASI или ВЧ-вход;
- Высокоскоростной анализатор спектра в частотном диапазоне 5 ~ 2150 МГц (макс. Полоса спектра – 1200 МГц);
- Декодирование видеосигналов MPEG2, MPEG4 и H.264 с разрешением до 1080р, поддержка систем цветности PAL, SECAM, NTSC;
- Поддержка MPEG;
- Наличие быстрого спектроанализатора с построением констелляционных диаграмм;
- Возможность организации удаленного мониторинга;
- Электронная программа передач (EPG);
- Анализ, мониторинг и запись транспортного потока в режиме реального времени через TS-ASI или ВЧ-вход (программная опция);
- Анализатор IPTV потоков (программная опция);
- CI слот для установки САМ-модулей позволяет анализировать зашифрованные каналы (программная опция);
- Анализатор Wi-Fi для частот 2,4 ГГц и 5 ГГц (802.11 a/b/g/n) (аппаратная опция);
- Измеритель оптической мощности и оптический приемник (аппаратная опция).
-
Характеристики
ХарактеристикиHTML Анализатор спектра Частотный диапазон 5 МГц – 1220 МГц (ТВ),
950 МГц – 2150 МГц (спутниковое ТВ)
Полоса частот 0 МГц – 1215 МГц (ТВ),
0 МГц – 1200 МГц (спутниковое ТВ)
Шаг перестройки частоты 1 кГц (ТВ, спутниковое ТВ) Разрешающая способность по полосе пропускания (-3дБ) 30кГц, 100кГц, 300кГц, 1МГц, 3МГц Диапазон входных уровней -50 дБмВ ~ +60 дБмВ (ТВ)
-30 дБмВ ~ +60 дБмВ (спутниковое ТВ)
Погрешность измерений ˂1,5 дБ Измерительный детектор Положительная амплитуда, отрицательная амплитуда, выборка, усреднение, среднеквадратическое значение (RMS) Диапазон опорных уровней -30 дБмВ ~ +60 дБмВ Маркеры 2 вертикальных маркера Измерение аналогового ТВ Стандарты B/G, I, D/K, L/L’, M/N Цветовые стандарты PAL, SECAM, NTSC Шаг перестройки частоты 10 кГц Измерение уровня фоновой модуляции (HUM) 1% ~ 15% Соотношение несущая/шум (Н/Ш) ˃50 дБ Диапазон измерения уровня -30 дБмВ ~ +60 дБмВ Погрешность измерений ˂1,5 дБ Разрешение измерения уровня 0,1 дБ Измерение DVB-T/H Частотный диапазон 42 МГц ~ 1002 МГц Тип модуляции QPSK, 16 QAM, 64 QAM Диапазон измерения уровня мощности -35 дБмВ ~ +50 дБмВ Разрешение измерения уровня мощности 0,1 дБ Погрешность измерений уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Коэффициент ошибок модуляции (MER) ˃35 дБ Погрешность измерений MER ±2,0 дБ CBER, VBER Есть Констелляционная диаграмма Есть Измерение эхосигнала Есть Измерение DVB-T2 Частотный диапазон 42 МГц ~ 1002 МГц Тип модуляции QPSK, 16 QAM, 64 QAM, 256 QAM Диапазон измерения уровня мощности -35 дБмВ ~ +50 дБмВ Разрешение измерения уровня мощности 0,1 дБ Погрешность измерений уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Коэффициент ошибок модуляции (MER) ˃38 дБ Погрешность измерений MER ±2,0 дБ CBER, LBER Есть Констелляционная диаграмма Есть Измерение эхосигнала Есть Измерение ATSC Тип модуляции 8 VSB Диапазон измерения уровня мощности -35 дБмВ ~ +50 дБмВ Разрешение измерения уровня мощности 0,1 дБ Погрешность измерений уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Коэффициент ошибок модуляции (MER) ˃40 дБ Погрешность измерений MER ±2,0 дБ Частота появления ошибочных битов (BER) Есть Констелляционная диаграмма Есть Измерение ISDB-Tb Тип модуляции QPSK, 16 QAM, 64 QAM Полоса пропускания модуляции 6 МГц Диапазон измерения уровня мощности -35 дБмВ ~ +50 дБмВ Разрешение измерения уровня мощности 0,1 дБ Погрешность измерений уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Коэффициент ошибок модуляции (MER) ˃40 дБ Погрешность измерений MER ±2,0 дБ CBER 1Е-1~ 1Е-5 VBER 1Е-1~ 1Е-7 Констелляционная диаграмма Есть Измерение DVB-C Частотный диапазон 42 МГц ~ 1002 МГц Тип модуляции 16/32/64/128/256 QAM (ITU-T J.83 Annex A/C)
64/256 QAM (ITU-T J.83 Annex B)
Символьная скорость 1,8 Мсим/с – 7,0 Мсим/с Диапазон измерения уровня мощности -30 дБмВ ~ +50 дБмВ Разрешение измерения уровня мощности 0,1 дБ Погрешность измерения уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Коэффициент ошибок модуляции (MER) ~40 дБ Погрешность измерений MER ±2,0 дБ Частота появления ошибочных битов (BER) 1Е-3 ~ 1Е-9 Констелляционная диаграмма Есть Измерение DVB-C2 Диапазон измерения уровня мощности -35 дБмВ ~ +50 дБмВ Погрешность измерения уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Защитный интервал 1/64, 1/128 Полоса пропускания 6 МГц, 8 МГц Инверсия спектра Авто Скорость кода PLP 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Констелляционная диаграмма PLP 16, 64, 256, 1024, 4096 QAM Срезы данных (слайсы) Поддержка типов 1 и 2, ширина до 7,61 МГц CellID Определяется от передающей станции Network ID Определяется от передающей станции CS System ID Определяется от передающей станции Измерение DVB-S/S2 Тип модуляции QPSK, 8PSK Символьная скорость 2 Мсим/с – 45 Мсим/с (DVB-S)
1 Мсим/с – 45 Мсим/с (QPSK DVB-S2)
1 Мсим/с – 45 Мсим/с (8PSK DVB-S2)
Диапазон измерения уровня мощности -20 дБмВ ~ +50 дБмВ Разрешение измерения уровня мощности 0,1 дБ Погрешность измерения уровня мощности ±1,5 дБ (Н/Ш ˃20 дБ) Коэффициент ошибок модуляции (MER) ˃25 дБ Погрешность измерений MER ±2,0 дБ Частота появления ошибочных битов (BER) DVB-S (CBER/VBER), DVB-S2 (CBER/LBER) Констелляционная диаграмма Есть Анализатор транспортного потока Стандарт интерфейса EN50083-9 (DVB SPI, ASI) Интерфейс DVB-ASI 75 Ом, BNC Синхронизатор DVB-ASI 270 МГц Максимальная скорость передачи данных DVB-ASI 0 ~ 72 Мбит/с Уровень выходного сигнала DVB-ASI 1,0 Вр-р, номинальный Потери на отражение DVB-ASI >15 дБ Уровень входного сигнала DVB-ASI 800 мВ ±10% Декодер сигнала в реальном времени Отображение телевизионного изображения в реальном времени (через систему CA), в том числе отображение номеров программ, названий программ, информации о провайдере, PID для видео и аудио Мониторинг TR101290 Трехуровневый мониторинг TR101290 в реальном времени Основная информация Подсчет процента PID в соответствии с типом потока: видео и аудио, PSI/SI, нулевые пакеты Таблица PID Отображение всех PID в текущем транспортном потоке Информация о программе Подробная информация о программе (если она незакодированная), разрешение видео, степень сжатия аудио. Монитор PCR Расчет интервала и погрешности PCR Список PSI/SI Отображение информации PSI/SI в виде древовидной структуры, в том числе PAT, PMT, CAT (опционально NIT, SDT, RST, TDT, EIT) Информация о программе Электронная программа передач (EPG) Захват PID Захват указанного PID по его типу: видео, аудио, PSI (PAT, PMT, NIT, TDT, RST, SDT, EIT). Отображение данных в шестнадцатеричном (НЕХ) формате. Запись/воспроизведение Твердотельный накопитель (SSD), емкостью 32ГБ для записи транспортного потока (аппаратная опция) Видео/Аудио декодер Видео MPEG1/2/4, H.264, VC-1 Разрешение видео 1080р, 720р, 576i Аудио MPEG1/2/4, AAC CAM модуль EN50221 (DVB-CI), интерфейс PCMCIA TS-ASI вход и выход Есть Запись транспортного потока Есть Анализ Wi-Fi Частота 2,4 ГГц, 5 ГГц Поддерживаемые стандарты 802.11 a/b/g/n Режимы защиты WPA/WPA2/WPA-PSK/WPA2-PSK Шифрование WEP/AES/TKIP Тестируемые параметры SSID, уровень, канал Оптический приемник Калиброванные длины волн 1310 нм, 1490 нм, 1550 нм Диапазон измерения -50 дБмВт ~ +27 дБмВт Погрешность измерений ±0,17 дБ (±3%) Линейность 0,07 дБ/10дБ Разрешение 0,01 дБмВт Интерфейс Стандартный оптический адаптер FC/SC/ST/APC Измерение оптической мощности Диапазон динамического преобразования -70 дБмВт ~ +10 дБмВт Конвертированный ВЧ-диапазон 5 МГц ~ 2150 МГц Интерфейсы ВЧ-вход 75 Ом, тип F USB 1×USB, 2.0 LAN 2×100/1000 Мбит/c САМ 1×PCMCIA TS-ASI вход/выход 2×75 Ом, BNC Вход адаптера питания Постоянный ток (DC) 12В, 5А Вход GPS Внешний USB приемник Общие характеристики Дисплей Сенсорный 7” TFT LCD дисплей емкостного типа, разрешение 800х480 пикселей Адаптер питания Переменный ток 100-240В, 50-60 Гц (АС); Постоянный ток (DC) 12В, 5А Аккумулятор Литий-ионный аккумулятор, 7,4 В, 13 Ач Время зарядки Около 5 часов Продолжительность работы ˃5 часов Удаленное питание 5/13/15/18/24 В, максимум 5 Вт Управляющие сигналы 22 кГц DiSEqC 1.2, SaTCR Габаритные размеры (ШхВхД) 253×194×84 мм (10”×7,6”×3,3”) Вес Около 2,4 кг Диапазон рабочих температур -10°C ~+50°C - Отзывы
-
