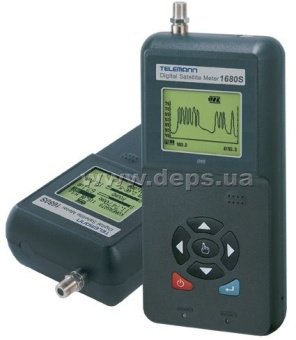

Прибор для настройки спутниковых антенн TELEMANN 1680S
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
TELEMANN 1680S предназначен для поиска спутникового сигнала, анализа его качества и настройки на сигнал (цифровой или аналоговый) спутниковой антенны.
Устройство позволяет сканировать эфир по заложенному в памяти списку транспондеров (до 99 спутников) и в дальнейшем анализировать параметры (уровень мощности, BER и CNR) выбранного спутникового транспондера, или же двух транспондеров одновременно, если есть необходимость в сравнении.
Прибор обладает полным спектром функций для поиска спутникового сигнала, анализа его качества и настройки на сигнал (цифровой или аналоговый) спутниковой антенны.
Для более наглядного представления и интерпретации параметров цифрового сигнала в измерителе предусмотрена возможность отображения констеляционной диаграммы сигнального созвездия цифрового спутникового сигнала.
Прибор функционирует в пяти режимах:
- Режим настройки антенны – в этом режиме на экран прибора выводится название спутника, частота и № (или имя) транспондера, а также уровень (в виде гистограммы и цифрового значения, как в дБ, так и в % от заданной величины) и качество сигнала (гистограмма + значение CNR). В этом режиме доступны дополнительные функции:
- звуковой тональный сигнал по типу sat-finder;
- отображение тока потребления конвертора;
- измерение величины BER.
- Режим измерения одновременно по двум транспондерам – транспондеры могут быть заданы как по одному, так и по двум разным спутникам. Это позволяет сравнивать уровни сигнала, соответствующие разным поляризациям или находить компромиссное положение антенны для двух спутников, находящихся в сходных позициях с небольшим расхождением.
- Режим сканирования по транспондерам – прибор сканирует последовательно все транспондеры, заложенные в память для текущего спутника и выводит результаты в виде списка, содержащего информацию об уровне сигнала.
- Режим анализатора спектра сигнала - благодаря функции «span» (растяжка) на экран может быть выведен участок диапазона шириной в 120, 240 или 600 МГц (с привязкой к выбранному текущему транспондеру), что способствует полноценному анализу сигнала.
- Режим установки параметров прибора – в этом режиме происходит настройка прибора - это можно делать как вручную, так и загружая необходимую информацию (например, списки спутников) с компьютера (USB порт).
-
Характеристики
ХарактеристикиHTML Аналоговый спутниковый канал Диапазон 950 – 2150 MHz Единицы измерения dB (dBµV, dBmV, dBm) или % Входной импеданс 75 Ohm Разрешение по частоте 0,1 MHz Динамический диапазон измерения 20dBµV (-40dBmV) – 110dBµV (+50dBmV) Разрешение измерения мощности 0.1 dB Точность измерения мощности +/- 2 dB (5 – 50oC) Цифровой спутниковый канал, QPSK Динамический диапазон измерения 20dBµV (-40dBmV) – 110dBµV (+50dBmV) Symbol Rate 1 – 20 Msps Code Rate ¾, 5/6, 6/7 BER 2*10-2 – 2*10-8 SNR 2 – 16 dB Инверсия спектрa Авто Анализатор спектра Динамический диапазон измерения 20dBµV – 110dBµV Растяжка 120MHz, 240MHz, 600MHz, Весь диапазон Возможность контроля DiSEqC Питание конвертора Выходное напряжение 13 V, 18V (+/-1V) Макс. ток выхода 450 mA Выходной сигнал 22 KHz, DiSEqC Общие характеристики Габариты (H x W x D), мм 190 x 94 x 47 Вес, г 650 Жидкокристаллический дисплей 128 х 64, с подсветкой Ni-MH перезаряжаемая батарея 7.2 V, 3600 mAH Сетевой адаптер 230 V: 12 V, 500 mA USB порт загрузка списка спутников Функции памяти до 99 спутников (до 84 транспондеров на спутник), максимально 1368 транспондеров Рабочая температура 5 – 50oC - Отзывы
-
