Оптический рефлектометр Yokogawa AQ1200A
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
ОписаниеЛинейка рефлектометров AQ120х – новейшее дополнение к семейству оптических рефлектометров Yokogawa – еще более компактный и легкий.
Главная особенность рефлектометров данной линейки – это оптимизация аппаратного и программного обеспечения для измерения в сетях PON. Кроме того, что стало уже стандартом по умолчанию, рефлектометры Yokogawa обеспечивают высокую скорость и точность измерения, благодаря интеллектуальному программному обеспечению и выдающимся техническим характеристикам аппарата. А компактные размеры и малый вес, делают его удобным и незаменимым при измерениях в полевых условиях.
Также имеется большой набор дополнительных возможностей и функций (в виде опций устанавливаемых на заводе) значительно расширяющих возможности рефлектометра.Особенности применения:
AQ1200A (1310 нм/1550 нм) - модель со стандартными рабочими длинами волн, какие применяются для предоставления коммуникационных услуг. Используются при строительстве и обслуживании оптических линий.
AQ1200B (1625 нм), AQ1200C (1650 нм) - модели с рабочими длинами волн (1625 нм и 1650 нм), предназначенными для обслуживания оптических линий. Использование длин волн отличных от рабочих длин волн коммуникационных услуг, обеспечивает минимальное влияние на эти услуги, при работе без прерывания предоставления услуг. А наличие встроенного в рефлектометр специального оптического фильтра, уменьшает влияние сигналов коммуникационных услуг на точность измерения рефлектометра.
AQ1200E (1310/1550/1625 нм) – модель со стандартными длинами волн 1310нм и 1550 нм + 1625 нм для измерения работающей оптической линии без прерывания связи. Также имеет встроенный оптический фильтр для уменьшения взаимного влияния разных длин волн во время измерения.
AQ1205A (1310/1550 нм), AQ1205E (1310/1550/1625 нм), AQ1205F (1310/1550/1650 нм) – модели с увеличенным динамическим диапазоном, для более корректного измерения оптических сетей PON, в которых присутствуют многовыводные оптические делители, вплоть до 64 выводов.

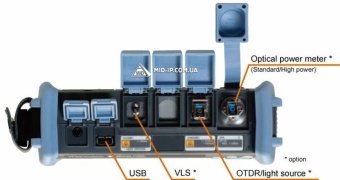

Основные особенности:
- Компактные размеры и малый вес (размер — лист формата А5, вес около 1 кг)
- Мертвая зона по событию <0,8 м
- Оптимизирован для снятия рефлектограмм в сети PON (модели AQ1200A/PN и AQ1200B,C)
- Измерение оптической мощности и потерь в волокне при помощи встроенного источника и измерителя (опция)
- Автоопределение длинны волны при измерении потерь в волокне
- Автоматизированное измерение затухания многоволоконного кабеля и сохранение результатов в виде таблицы
- Функция PON-метра (опция)
- Источник видимого лазерного излучения (опция)
- Цифровой микроскоп для визуализации поверхности коннектора (опция)
- Определение повреждения оптической линии (Fault Locator)
- Удаленное управление рефлектометром через сеть Ethernet (опция) или через порт USB
- Тест сетевого подключения (Ping-тест)
- Схожий интерфейс и органы управления с оптическим рефлектометром Yokogawa AQ7275
- Русифицирован
-
Характеристики
ХарактеристикиHTML AQ1200A
AQ1200B
AQ1200C
AQ1200E
AQ1205A
AQ1205E
AQ1205F
Рабочая длина волны 1310/1550 ± 20 нм 1625 ± 10 нм 1650 ± 10 нм 1310/1550 ± 20 нм
1625 ± 10 нм1310/1550 ± 20 нм 1310/1550 ± 20 нм
1625 ± 10 нм1310/1550 ± 20 нм
1650 ± 10 нмДинамический диапазон, дБ* 34/32 33 34 38/36/36 42/40 42/40/38 42/40/37 Мертвая зона по событию, м** 0,75 Мертвая зона по затуханию*** 4 м/5 м 7 м 4 м/5 м/7 м 4 м/5 м 4 м/5 м/7 м Горизонтальная ось дисплея
Диапазон просмотра, км 0.5; 1; 2; 5; 10; 20; 50; 100; 200 Длительность зондирующего импульса, нс 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000 Сдвиг шкалы от 0 до диапазона расстояний Разрешение считывания, см 1 (минимальное) Число точек в рефлектограмме до 100 000 точек Диапазон группового показателя преломления 1,30000...1,79999 с шагом 0,00001 Вертикальная ось дисплея
Масштаб по затуханию, дБ/дел 0,2; 0,5; 1; 2; 5; 7,5 Разрешение считывания, дБ 0,001 (минимальное) Измерение потерь Уровень сигнала отображается в виде пятизначного числа с шагом 0,001 дБ. Функции измерения потерь на участке волокна, погонного затухания, потерь на локальной неоднородности. Измерение обратных потерь Функции измерения коэффициента отражения от локальной неоднородности, полного коэффициента отражения на участке линии. Общие характеристики
Дисплей 5,7-дюймовый TFT цветной дисплей, разрешение 640×480 точек Память Не менее 1000 «образов сканирования». Сохраняются результаты и условия измерения. Интерфейсы USB1.1 тип A x 1, тип B (mini) x 1 Сетевой адаптер 100-240 В, 50/60 Гц, Батарея Продолжительность работы без подзарядки — около 6 часов (30 сек. измерения каждые 10 минуты, в режиме энергосбережения). Продолжительность зарядки — менее 5 часов. Температура эксплуатации 0 ... +45 °С (во время зарядки 0 ... +35 °С); Температура хранения -20 ... +60 °С Относительная влажность 20 — 85% (без конденсации) Габариты и масса 218×157×74 мм (Ш х В х Г); около 1 кг (с батареей) * - SNR:1, длительность импульса: 10 мкс, длительность измерения: 3 мин.
** — длительность импульса: 3 нс, возвратные потери: 55 дБ или больше.
*** — длительность импульса: 10 нс, возвратные потери: 55 дБ или больше, в точке где уровень обратного рассеяния лежит в предела ±0.5 дБ нормальной величины.Некоторые опции, устанавливаемые на заводе:
-
Источник излучения и измеритель оптической мощности
Измеритель оптической мощности
Тип измерителя оптической мощности
Стандартный (/SLT)
Повышенной мощности (/HLT)
PON (/PPN)
Длины волн 850/1300/1310/1490/1550/1625/1650 нм, 800 до 1700 нм (1нм шаг), или CWDM (1270 до 1610 нм, 20 нм шаг) 1310/1490/1550 нм Диапазон мощности +10 ... −70 дБм (пост.), +7 ... −70 дБм (модулир.) +27 ... −50 дБм (пост.), +24 ... −50 дБм (модулир.) +10...-70 дБм*, +27...-50 дБм** Уровень шума 0,5 нВт (-63 дБм, 1310 нм) 50 нВт (-43 дБм, 1310 нм) 0,5 нВт (-63 дБм, 1310 нм),
50 нВт (-43 дБм, 1550 нм)Погрешность при стандартных условиях ± 5% ±0,5 dB Разрешение показаний 0,01 Единицы измерения Абсолютные: мВт, мкВт, нВт; Относительные: дБ, дБм Режимы измерений Непрерывное излучение (CW), Модулированное излучение (270Гц/1кГц/2кГц) Функция усреднения 1, 10, 50 и 100 измерений Стабилизированный источник излучения
Длина волны, нм 1310/1550 ±25 нм (AQ1200A), 1625 ±10 нм (AQ1200B), 1650 ±5 нм, 1650 ±10 нм (AQ1200C) Уровень выходного сигнала, дБм -3 ± 1 Стабильность выходного уровня, дБ*** ±0,05 (AQ1200A), ±0,15 (AQ1200B, AQ1200C) Режимы излучения CW, 270Hz, 1kHz, 2kHz Применяемое волокно SM (ITU-T G.652) Память и функция автоматического снятия показаний Сохранение результатов измерений до 1000, интервал снятия показаний: 0.5, 1, 2, 5 или 10 сек. * — 1310/1490 нм
** — 1550 нм
*** — при 23°C ±2°C; в режиме постоянного излучения, в течении 15 мин.-
Опция источника видимого лазерного излучения
Оптический разъем Универсальный для ферул 2,5 мм Длина волны 650 нм± 20 нм Выходная мощность -3дБм или больше (пик) Режим модуляции Приблизительно 2 Гц Класс лазера 3R -
Опция Ethernet интерфейс (/LAN)
Интерфейс 10BASE-T/100BASE-TX Функции Тест подключения, удаленное управление -
