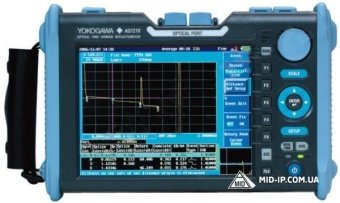

Оптический рефлектометр Yokogawa AQ7270
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Совершенству нет предела! В этом еще раз убеждаешься взглянув на новый OTDR-рефлектометр Yokogawa AQ7270. Обладая практически всеми достоинствами своего предшественника (Yokogawa AQ7260), новая модель еще более компактна, легка и быстра в использовании. AQ7270 обладает рекордно-малой на сегодняшний день мертвой зоной детектирования – 0.8 метра.
Всего несколько секунд достаточно чтобы включить рефлектометр и приступить к работе, а встроенная функция скоростного автоматического тестирования позволяет произвести первый упрощенный тест нажатием одной кнопки. OTDR-рефлектометр Yokogawa AQ7270 призван облегчить работу в условиях нехватки времени и свободного пространства, когда плотность информационной системы и цена простоя очень высоки.
Достоинства модели:
- Самая короткая в мире на сегодняшний день мертвая зона детектирования – 0.8 м!
- Способность «загрузится» и быть готовым к первому измерению меньше чем за 10 секунд
- Встроенная функция скоростного автоматического тестирования; высокая скорость всех измерений
- Высокие точность измерения расстояний и разрешение считывания (до 1 см)
- Динамический диапазон до 40 дБ, длина измеряемых трасс до 400 км
- Большой и удобный для просмотра под любым углом экран
- Универсальный интерфейс USB (типов А и В) и порт Ethernet, позволяющие подключать компьютер, устройства внешней памяти, принтер и т.д.
- Дополнительный встраиваемый принтер для оперативной печати рефлектограмм
- Режим стабилизированного источника излучения
- Встроенный моток вспомогательного волокна для тестирования коротких линий
- NiMH батарея, рассчитанная на непрерывную работу прибора в течение 6 ч, с временем подзарядки менее 5 ч
- Портативный дизайн: габариты около 287 мм х 197 мм х 85 мм (ШхВхГ), масса всего 2,8 кг
- Возможность работы при температурах от 0 до +45°С и относительной влажности до 95%
-
Характеристики
ХарактеристикиHTML Модель AQ7270 Дисплей
8,4-дюймовый TFT LCD цветной дисплей, 640х480 точек
Горизонтальная ось дисплея
Диапазон просмотра, км
0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400
Измерение дистанций
расстояние между любыми двумя точками на рефлектограмме отображается в виде восьмизначного числа
Ошибка измерения дистанций
1 м или «дистанция»*2*10-5 (та что больше)
Разрешение считывания, см
1 (минимальное)
Плотность выборки, м
0.05, 0.1, 0.2, 0.5, 1, 2, 4, 8, 16, 32
Число точек в рефлектограмме
до 50000 точек
Диапазон группового показателя преломления
1.30000 … 1.79999 с шагом 0,00001
Вертикальная ось дисплея
Масштаб по затуханию, дБ/дел
0.2; 0.5; 1; 2; 5; 7.5
Разрешение считывания, дБ
0.001 (минимальное)
Измерение потерь
уровень сигнала отображается в виде пятизначного числа с шагом 0.001 дБ. Функции измерения потерь на участке волокна, погонного затухания, потерь на локальной неоднородности
Измерение обратных потерь
функции измерения коэффициента отражения от локальной неоднородности и полного коэффициента отражения на участке линии
Ошибка измерения потерь, дБ/дБ
0.05
Общие характеристики
Лазер
Лазер Класса 1 М (стандарт IEC60825-1:2001)
Длина оптического импульса
3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Тип оптического волокна
SM 10/125 (ITU-T G.652)
Оптический разъем
Адаптер SC/FC
Память
Не менее 1000 «образов сканирования». Результаты измерения и настройки могут быть сохранены на дополнительном устройстве памяти, подключенном через интерфейс USB 1.1.
Интерфейсы
USB 1.1 типа А – для внешней памяти и принтера
USB 1.1 типа B – для подключения компьютераEthernet – поддерживает FTP протокол
Сетевой адаптер
100-240 В, 50/60 Гц, до 70 Вт (при использовании принтера или во время заряда батареи);
Батарея
Тип: NiMH. Продолжительность работы без подзарядки: около 6 часов (30 сек. измерения каждые 10 минуты, в режиме энергоснабжения). Продолжительность зарядки: менее 5 часов.
Температура эксплуатации
от 0 до +45°С (от 0 до +35°С при зарядке батареи);
Температура хранения
от -20 до +60°С
Относительная влажность
не более 85% (без конденсации)
Габариты и масса
около 287 мм х 197 мм х 85 мм (ШхВхГ), около 2,8 кг
Принадлежности
батарея, ремень, сетевой адаптер, руководство по эксплуатации
Оптические модули для Yokogawa AQ7270 (устанавливаются на заводе):
Модель
735022
735023
Длина волны, нм
1310/1550±25
1310/1550±25
Динамический диапазон (С/Ш=1), дБ
34/32
40/38
Мертвая зона по событию, м
0.8
0.8
Мертвая зона по затуханию, м
7/8
7/8
