QAM-анализатор Deviser DS2500Q
Под заказ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание

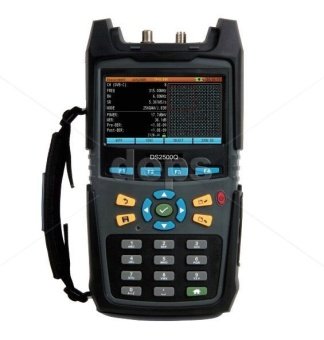

Deviser DS2500Q является новым портативным QAM-анализатором цифровых ТВ сигналов. Устройство объединяет в себе широкий спектр функций, характеризуется наличием интуитивно-понятного управления и полным набором возможностей для проведения измерений при строительстве, обслуживании и устранении неполадок в гибридных волоконно-коаксиальных сетях (HFC). Анализатор может стать незаменимым универсальным средством для инженеров сетей кабельного телевидения, работающих в полевых условиях.
Среди основных функций устройства выделяются следующие:
- Усовершенствованный анализатор спектра
- Тестирование аналоговых ТВ сигналов
- Анализ цифрового ТВ
- Измерения в сетях стандарта DOCSIS 3.0
- Генератор сигналов обратного канала
- Тестирование Ethernet-сетей
QAM-анализатор Deviser DS2500Q имеет встроенную функцию EVS, позволяющую определять когерентные искажения под несущими QAM без необходимости прерывания работы сети. Специальное программное обеспечение для ПК, которое предлагается в комплекте с прибором, обеспечивает возможность переноса данных измерений.
Основные особенности:
- Быстрый спектроанализатор (4-1000 МГц)
- Анализ сигналов DVB-C
- Поддержка ITU-T J.83 Annex A/B/C
- Функция анализа векторного спектра ошибок EVS (Error Vector Spectrum)
- Встроенный кабельный модем стандарта DOCSIS 3.0 (8×4)
- Генератор сигналов обратного канала
- Автотестирование
-
Характеристики
ХарактеристикиHTML Анализ спектра нисходящего потока Частотный диапазон 4 МГц — 1000 МГц Устойчивость частоты ±1 ppm (0°C~50°C) Отображаемый частотный диапазон 0 МГц — полный диапазон Разрешение частоты 1 кГц Ширина полосы измерений (-3дБ) 30кГц, 100кГц, 300кГц, 1МГц, 3МГц Полоса видеофильтра 30Гц, 100Гц, 300Гц, 1кГц, 3кГц, 10кГц, 30кГц,
100кГц, 300кГц, 1МГц, 3МГцМасштабирование экрана и диапазон 1, 2, 5, 10, 20 дБ/дел.; 8 вертикальных делений Время сканирования 20 мс — 25 с Диапазон входных уровней -60 дБмВ ~ +60 дБмВ Динамический диапазон 65 дБ (300 кГц RBW, предусилитель включен) Чувствительность -50 дБмВ (300 кГц RBW, предусилитель включен) Аттенюатор 0-40 дБ с шагом 1 дБ Предусилитель Ручной, усиление 18 дБ Погрешность измерений ˂±1,0 дБ при температуре +25°С±5°С (типовое значение) Измерительный детектор Положительная амплитуда, отрицательная амплитуда,
отсчет, усреднение, среднеквадратическое значение (RMS)Контрольный уровень -80 дБмВ ~ +70 дБмВ Маркеры 2 вертикальных маркера Анализ спектра обратного канала Частотный диапазон 4 МГц — 46 МГц (DOCSIS),
4 МГц — 68 МГц (Euro DOCSIS 2.0),
4 МГц — 88 МГц (Euro DOCSIS 3.0),
4 МГц — 120 МГц (DOCSIS 3.1),
4 МГц — 210 МГц (DOCSIS 3.1)
Отображаемая полоса частот 42/64/84/116/206 МГц, нулевой диапазон или ручной выбор (макс. 206 МГц) Ширина полосы измерений (-3дБ) 100кГц, 300кГц Полоса видеофильтра 30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц, 30 кГц,
100 кГц, 300 кГц, 1 МГц, 3 МГцМасштабирование экрана и диапазон 1, 2, 5, 10, 20 дБ/дел. Время сканирования 20 мс — 25 с Диапазон входных уровней -60 дБмВ ~ +60 дБмВ Аттенюатор Автоматический, 0-40 дБ Предусилитель Ручной, усиление 18 дБ Погрешность измерений ˂±1,0 дБ при температуре +25°С±5°С (типовое значение) Измерительный детектор Положительная амплитуда, отрицательная амплитуда, отсчет, усреднение Маркеры 2 вертикальных маркера Измерение аналогового ТВ Стандарты B/G, I, D/K, L/L’, M/N Цветовые стандарты NTSC, PAL, SECAM Шаг частоты 10 кГц Диапазон измерения уровня -40 дБмВ ~ +60 дБмВ Погрешность измерений ˂±1,0 дБ при температуре +25°С±5°С (Н/Ш ˃30 дБ) Разрешение измерения уровней 0,1 дБ Полоса измерений 300 кГц Соотношение несущая/шум (Н/Ш) ˃51 дБ
(требуется уровень несущей +10 дБмВ)
CTB/CSO ≥61 дБ, погрешность ±2,0 дБ Измерение уровня фоновой модуляции (HUM) 1-20%, ±0,5% (1-5%), ±1,0% (5-20%) Наклон До 16 каналов Предусилитель Автоматический, усиление 18 дБ Аттенюатор Автоматический, 40 дБ Измерение цифрового ТВ Частотный диапазон 46 МГц — 1000 МГц Диапазон измерения уровня -30 дБмВ ~ +50 дБмВ Разрешение измерения уровней 0,1 дБ Погрешность измерений ˂±1,5 дБ при температуре +25°С±5°С (Н/Ш ˃20 дБ) Тип модуляции 16/32/64/128/256 QAM (J.83 Annex A/C)
64/256 QAM (J.83 Annex B)
Глубина уплотнения (128, 1) — (128, 4) (J.83 Annex B); (12, 17) (J.83 Annex A/C) Символьная скорость 4,0 Мсим/с — 7,0 Мсим/с Коэффициент ошибок модуляции (MER) ˃41 дБ, погрешность ±2,0 дБ Частота появления ошибочных битов (BER) 1Е-3 ~ 1Е-9 Констелляционная диаграмма 16/32/64/128/256 QAM Кабельный модем Поддерживаемые стандарты DOCSIS 1.1, 2.0, 3.0; Euro DOCSIS 1.0, 1.1, 2.0, 3.0 Модуляция в прямом канале 64/256 QAM Частотный диапазон прямого канала ˃91 МГц (США), ˃100 МГц (ЕС) Максимальная скорость прямого канала До 304 Мбит/с (6 МГц), 400 Мбит/с (8 МГц) Связывание каналов прямого канала До 8 каналов Ширина полосы пропускания прямого канала 6МГц/8МГц Уровень входных сигналов прямого канала -15 дБмВ ~ +15 дБмВ Частотный диапазон обратного канала 5-42 МГц,
5-65 МГц,
5-85 МГц
Ширина полосы пропускания обратного канала TDMA: 200/400/800/1600/3200/6400 кГц;
S-CDMA: 1600/3200/6400 кГц
Уровень выходных сигналов обратного канала +17 дБмВ ~ +58 дБмВ (QAM)
+17 дБмВ ~ +61 дБмВ (QPSK)
Связывание каналов обратного канала До 4 каналов Максимальная скорость обратного канала 120 Мбит/с (связывание 4 каналов) Генератор сигналов обратного канала Модуляция сигнала CW, QPSK, 16/64/256 QAM Символьная скорость 1,28 Мсим/с, 2,56 Мсим/с, 5,12 Мсим/с Коэффициент ошибок модуляции (MER) ˃38 дБ, погрешность ±2,0 дБ Частотный диапазон 5-85 МГц Шаг настройки частоты 1 МГц Диапазон уровней сигнала 8-58 дБмВ (CW, QPSK) Шаг настройки уровней 1 дБ Общие характеристики Высокочастотный вход 75 Ом, тип разъема «F» USB USB 1.1 Ethernet RJ45, 10/100Мбит/с Ethernet Дисплей 4,3″ TFT LCD дисплей, разрешение 480×272 пикселей Адаптер питания Переменный ток (АС) 100-240В, 50-60 Гц; Постоянный ток (DC) 12В, 3А Аккумулятор Перезаряжаемый литий-ионный аккумулятор, 7,4В, 7,8Ач Длительность полной зарядки Около 4 часов Продолжительность автономной работы >6 часов Габаритные размеры (ШхВхД) 245×130×60 мм Вес Около 1,5 кг Диапазон рабочих температур -10°C ~+50°C Диапазон температур хранения -20°C ~+60°C - Отзывы
-
