Описание
Deviser S7000 является универсальным переносным измерителем аналоговых и цифровых сигналов стандартов DVB-C/T/H/T2/S/S2.
Прибор имеет встроенный спектроанализатор и видеодекодер форматов SD/HD, и дополнительно может оснащаться анализаторами транспортных потоков TS и IPTV.
Основные особенности:
- Понятный и удобный интерфейс для проведения измерений.
- Поддержка всех стандартов DVB: C/T/H/T2/S/S2.
- Быстрый анализ спектра в диапазоне 5 – 2150 МГц.
- Возможность работы с закодированными каналами (CI слот).
- Поддержка MPEG-2, MPEG-4, H.264 (встроенный декодер).

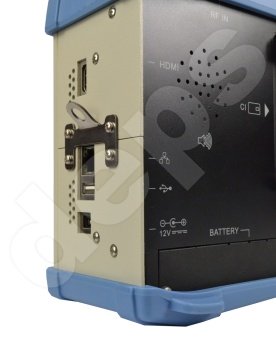

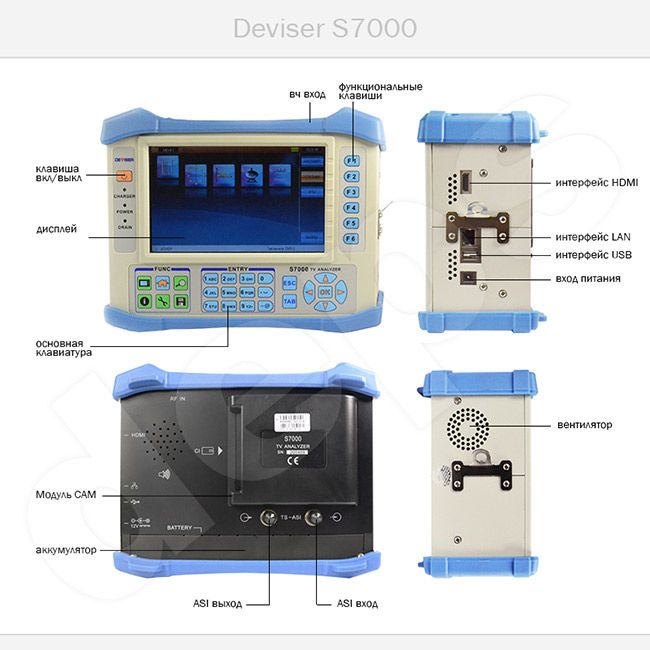

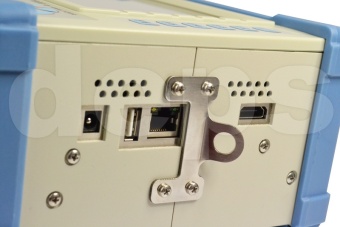

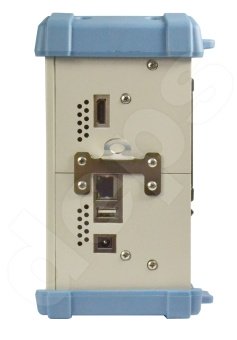

- LAN, USB, HDMI-выход.
- Возможность анализа IPTV-потоков.
- Компактные размеры и малый вес.
- Отличная функциональность при приемлемой стоимости.
-
Характеристики
ХарактеристикиHTML Типы измеряемых сигналов Аналоговое ТВ/FM радио/ C/T/H/T2/S/S2 ТВ стандарты и системы цветности PAL, SECAM, NTSC
B/G, I, D/K, L/L', M/N
Измерение параметров аналогового ТВ сигнала Отношение С/Ш, уровень сигнала, уровень фоновой модуляции (HUM) Поддерживаемые для анализа типы модуляции цифровых сигналов DVB-C: 16/32/64/128/256 QAM
DVB-T/H: QPSK, 16/64 QAM
DVB-T2: QPSK, 16/64/256 QAM
DVB-S/S2: QPSK, 8 PSK
Диапазон измерения уровня мощности цифровых сигналов (погрешность измерения уровня ±1,5 дБ при отношении Н/Ш > 20 дБ; разрешающая способность по уровню 0,1 дБ) DVB-C: 30 – 110 дБмкВ
DVB-T/T2/H: 25 – 110 дБмкВ
DVB-S/S2: 40 – 110 дБмкВ
Измерение коэффициента ошибок модуляции MER
(погрешность измерения ±2,0 дБ)
DVB-C: 40 дБ
DVB-T/T2/H: > 30 дБ
DVB-S/S2: > 28 дБ
Измерение частоты появления ошибочных битов DVB-C: BER
DVB-T/T2/H, DVB-S: CBER, VBER
DVB-S2: CBER, LBER
Констеляционная диаграмма доступна для DVB-C, DVB-T/T2/H, DVB-S, DVB-S2 Эхосигнал DVB-T/T2/H Анализатор спектра

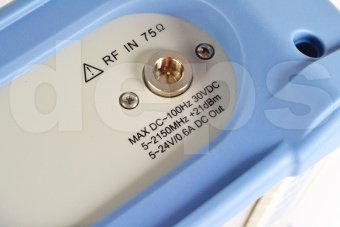

Диапазон входных частот 5 ... 1050 МГц (TV)
950 ... 2150 МГц (SAT)
Диапазон частот спектроанализатора (регулируемый) 0 МГц – 1045 МГц (TV), ПОЛНЫЙ/600/300/200/100/50/20/10 МГц (SAT) Шаг перестройки частоты 10 кГц (TV), 1 МГц (SAT) Разрешающая способность по полосе пропускания 30 кГц, 100 кГц, 300 кГц, 1 МГц, 3 МГц (TV)
1 МГц, 3 МГц (SAT)
Диапазон входных уровней 10 – 120 дБмкВ (TV)
30 – 120 дБмкВ (SAT)
Погрешность измерений <1,5 дБ Измерительный детектор Пиковый, выборка, усредняющий Анализатор транспортного потока

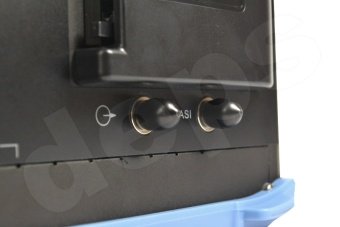

Интерфейс DVB-ASI 75 Ом, BNC Синхронизатор DVB-ASI 270 МГц Макс. скорость передачи данных DVB-ASI 0 – 72 Мб/с Уровень выходного сигнала DVB-ASI 1,0 Вр-р, номинальный Потери на отражение DVB-ASI >15 дБ Уровень входного сигнала DVB-ASI 800 мВ ±10% Декодер сигнала в реальном времени Отображение телевизионного изображения в реальном времени (через систему CA). В том числе отображение номеров программ, названий программ, информации о провайдере, PID коды для видео и аудио Монитор TR101290 Трехуровневый монитор TR101290 в реальном времени Основная информация Подсчет процента PID в соответствии с типом потока. Видео и аудио, PSI/SI, нулевые пакеты Таблица PID кодов Отображение всех PID кодов в текущем транспортном потоке Информация о программе Подробная информация о программе, если она незакодированна. Разрешение видео и степень сжатия аудио Монитор PRC Расчет интервала и погрешности PRC Таблица PSI/SI Отображение информации PSI/SI в виде дерева. В том числе PAT, PMT, CAT (опции NIT, SDT, RST, TDT, EIT) Информация о программе Электронная программа передач (EPG) Захват PID кодов Захват указанного PID кода по его типу: видео, аудио, PSI(PAT, PMT, NIT, TDT, RST, SDT, EIT) и т.д. Отображение данных в шестнадцатеричном формате Запись и воспроизведение транспортного потока Жесткий диск емкостью 8 ГБ для записи транспортного потока Общие характеристики

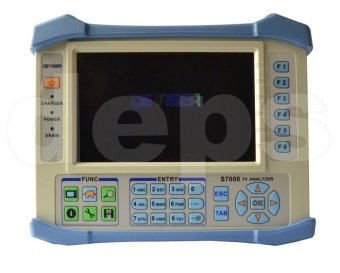

Дисплей 7 дюймовый TFT ЖК, Разрешение 800 х 480 пикселей Блок питания (постоянный/переменный ток) Переменный ток 100 – 240 В/50-60 Гц, Постоянный ток 12 В/5А Аккумулятор Литий-ионный (Li-ion), 7,4 В/13 Ач Время зарядки аккумулятора Приблизительно 5 часов Продолжительность непрерывной работы > 4 часов Дистанционное питание 5/13/15/18/21 В, макс. 5 Вт Управляющие сигналы 22 кГц, Протокол DiSEqC 1.2 и SaTRC Габаритные размеры (ШхВхД), мм 245 х 194 х 105 Вес, кг 2,8 Рабочая температура, °С От -10 до +50 Температура хранения, °С От -20 до +70 В базовой конфигурации S7000 имеет модули для работы с сигналами аналогового ТВ и DVB-C/T/H/S/S2, ASI вход/выход. Опционально добавляются модули: TS анализатора, GPS, CI слота, DVB-T2 тюнера, TS/IP (IPTV).
