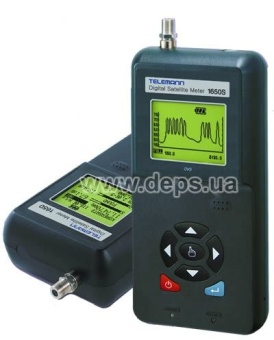

Прибор для настройки спутниковых антенн TELEMANN 1650S
Под заказ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
TELEMANN 1650S – это расширенная версия модели TELEMANN 1650, в которую добавлен режим анализатора спектра сигнала. Благодаря функции «span» (растяжка) на экран может быть выведен участок диапазона шириной в 120, 240 или 600 МГц (с привязкой к выбранному текущему транспондеру), что способствует полноценному анализу сигнала. Прибор обладает полным спектром функций для поиска спутникового сигнала, анализа его качества и настройки на сигнал (цифровой или аналоговый) спутниковой антенны.
Прибор функционирует в пяти режимах:
- Режим настройки антенны – в этом режиме на экран прибора выводится название спутника, частота и № (или имя) транспондера, а также уровень (в виде гистограммы и цифрового значения, как в дБ, так и в % от заданной величины) и качество сигнала (гистограмма + значение CNR). В этом режиме доступны дополнительные функции:
- звуковой тональный сигнал по типу sat-finder;
- отображение тока потребления конвертора;
- измерение величины BER.
- Режим измерения одновременно по двум транспондерам – транспондеры могут быть заданы как по одному, так и по двум разным спутникам. Это позволяет сравнивать уровни сигнала соответствующие разным поляризациям, или находить компромиссное положение антенны для двух спутников находящихся в сходных позициях с небольшим расхождением.
- Режим сканирования по транспондерам –прибор сканирует последовательно все транспондеры, заложенные в память для текущего спутника, и выводит результаты в виде списка содержащего информацию об уровне сигнала.
- Режим анализатора спектра сигнала - благодаря функции «span» (растяжка) на экран может быть выведен участок диапазона шириной в 120, 240 или 600 МГц (с привязкой к выбранному текущему транспондеру), что способствует полноценному анализу сигнала.
- Режим установки параметров прибора –в этом режиме происходит настройка прибора, это можно делать как вручную, так и загружая необходимую информацию (например, списки спутников) с компьютера (RS232C порт).
-
Характеристики
ХарактеристикиHTML Аналоговый спутниковый канал
Диапазон 950 – 2150 MHz Единицы измерения dB (dBµV, dBmV, dBm) или % Входной импеданс 75 Ohm Разрешение по частоте 0,1 MHz Динамический диапазон измерения 20dBµV (-40dBmV) – 105dBµV (+45dBmV) Разрешение измерения мощности 0.1 dB Точность измерения мощности +/- 2 dB (5 – 50oC) Цифровой спутниковый канал, QPSK
Динамический диапазон измерения 20dBµV (-40dBmV) – 105dBµV (+45dBmV) Symbol Rate 1 – 45 Msps Code Rate ½, 2/3, ¾, 5/6, 6/7, 7/8 BER 2*10-2 – 2*10-8 SNR 3 – 15 dB Инверсия спектра Авто Анализатор спектраДинамический диапазон измерения 30dBµV (-30dBmV) – 105dBµV (+45dBmV) Растяжка 20MHz, 240MHz, 600MHz, Весь диапазон Возможность контроля DiSEqC Питание конвертораВыходное напряжение 13 V, 15 V, 18V (+/-1V) Макс. ток выхода 450 mA Выходной сигнал 22 KHz, DiSEqC Общие характеристикиГабариты (HxWxD), мм 190 x 94 x 47 Вес, гр 650 Жидкокристаллический дисплей 128 х 64, с подсветкой Ni-MH перезаряжаемая батарея 7.2 V (1.2V х 6), 2400 mAH Сетевой адаптер 230 V: 12 V, 500 mA RS232C порт
Возможно загрузить до 50 спутников с Интернет Функции памяти до 50 спутников (до 70 транспондеров на спутник), макс. 1500 транспондеров Рабочая температура 5 – 50oC - Отзывы
-
