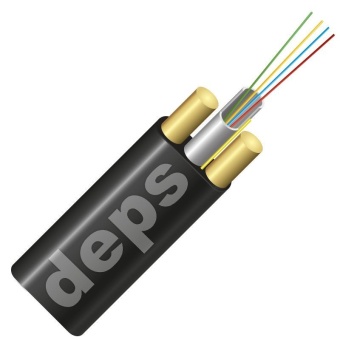

Оптический кабель самонесущий диэлектрический UTxxx-SM-21
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Назначение:
Кабель UTxxx-SM-21 предназначен для наружного применения путем подвеса на опорах линий связи, городского электротранспорта, между домами и другими объектами. Оптический кабель изготовлен только из диэлектрических материалов, что позволяет подвешивать кабель на опорах контактной сети электротранспорта или линий электропередачи при потенциале электрического поля в точке подвеса до 12 кВ.
Конструкция:
Полностью диэлектрический оптический кабель с центральным оптическим модулем, в котором может располагаться до 24 волокон. Два несущих силовых элемента диаметром от 1,5 мм до 2,6 мм обеспечивает необходимую стойкость к растягивающим усилиям. Стеклопрутки расположены симметрично относительно оптического модуля и поэтому кабель имеет плоскую форму. Оболочка изготовлена из УФ-стабилизированного полиэтилена высокой плотности. Компактные размеры, небольшой вес и отсутствие любых электрических воздействий делает этот кабель отличным решением для участков «последней мили».
Кабель выпускается в трех модификациях, рассчитанных на различную максимальную растягивающую нагрузку: 1 кН, 1,5 кН и 2,7 кН.
Для крепления кабелей рекомендуется применять анкерные зажимы Crosver ASF-SS для кабеля 1 кН, а для кабелей 1,5 кН и 2,7 кН зажимы Crosver PA-37 или Клин Н4. -
Характеристики
ХарактеристикиHTML 1 кН 1,5 кН 2,7 кН Количество волокон, шт. 2/4 8/12 2/4/8/12 16//24 2/4/8/12 16/24 Диаметр стеклопластиковых прутков, мм 1,5 1,5 2,0 2,0 2,6 2,6 Толщина внешней оболочки, мм * 0,9 0,9 0,8 0,8 0,8 0,8 Ширина x высота кабеля, мм * 6,4×3,4 6,6×3,6 7,6×3,6 8,4×4,4 8,8×4,2 9,6×4,4 Масса кабеля, кг/км ** 23 26 33 42 46 53 Максимальная нагрузка при растяжении, Н 1000 1500 2700 Максимальная нагрузка при сжатии, Н/100 мм 600 600 600 Минимальный радиус изгиба, постоянный/динамический, мм 70/140 75/150 80/160 Рекомендуемая максимальная длина полета, м 50...70 60...80 70...100 Допустимые температуры, °C работы -40 — +60 хранения -40 — +70 инсталляции -20 — +50 (*) - допустимое отклонение +/- 0.2 мм (**) - усреднено
