Оптический кабель MUxxx-SM-04
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Назначение:
Для прокладки во внутренних каналах и стояках зданий, на чердаках, в подвалах, в коробах и трубах. Кабели с возможностью промежуточной разделки оболочки (по принципу кабелей «Breakout») специально разработаны для использования в сетях FTTH и оптимизированы для межэтажной вертикальной прокладки в многоквартирных домах или офисных центрах.
Конструкция:

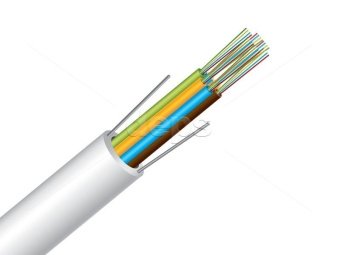

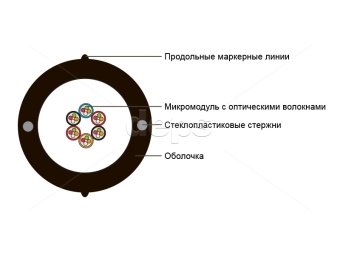

Кабель содержит 16 или 24 оптических волокна, расположенных в защитных микромодульных трубках по 4 волокна. Микромодули свободно располагаются в центральной части кабеля. Периферийные силовые элементы — стеклопластиковые стержни (FRP) — встроены в наружную оболочку с двух сторон. Наружная оболочка выполняется из безгалогенного низкодымного пластиката (LSZH) белого цвета. На поверхности оболочки с двух сторон нанесены продольные маркерные линии, вдоль которых можно срезать оболочку.
Кабели типа MUxxx-SM-04 оптимизированы для межэтажной вертикальной прокладки внутри зданий. В пунктах разветвления на кабеле в области маркерной линии может быть вскрыта оболочка, и группа волокон в микромодуле может отводиться к оконечным абонентским или распределительным устройствам. Волокна защищены от механических и других повреждений модульной трубкой. При отводе микромодулей на достаточно большое расстояние по трубам, каналам, коробам, для их защиты от повреждений должны применяться дополнительные микротрубки.
В оптический кабель закладывается оптическое волокно Fujikura FutureGuide — LWP (соответствует ITU-T G.652.D) с его характеристиками Вы можете ознакомиться здесь.
По требованию заказчика кабель может изготавливаться с волокнами по ITU-T G.657.А2.
С описанием цветовой маркировки оптических волокон можно ознакомиться здесь.
С условным обозначением оптических кабелей FinMark можно ознакомиться здесь. -
Характеристики
ХарактеристикиHTML Количество волокон, шт
16
24
Количество микромодулей, шт
4
6
Количество волокон в микромодуле, шт
4
Диаметр микромодуля, мм
0,9
Материал упрочняющих стержней, мм
Стеклопластик (FRP)
Диаметр упрочняющих стержней, мм
1,2
Толщина внешней оболочки, мм
1.0 (в области маркерной линии)
2.0 (в области стеклопластикового прутка)
Диаметр кабеля, мм*
7.5
8.0
Масса кабеля, кг/км**
55
60
Мин. радиус изгиба, пост./дин.
10 / 20 диаметров кабеля
Максимальная нагрузка при растяжении (краткосрочная ), Н
500
Максимальная нагрузка при сжатии,
(краткосрочная ), Н/100мм
1000
Допустимые температуры, °C
работы
-10 — +50
хранения
-40 — +70
инсталляции
-5 — +60
