Оптический кабель UTxxx-SM-15

Назначение:

Для подвеса на опорах линий связи, городского электротранспорта, между домами и другими объектами. Полностью диэлектрическая конструкция позволяет подвешивать кабель на опорах контактной сети электротранспорта или линий электропередачи при наведенном потенциале электрического поля в точках подвеса не более 12 кВ. Малые габариты и вес позволяют также затягивать (или задувать) кабель в пластиковые трубы и микроканалы.

Основные особенности:

• Высокая механическая прочность на разрыв
• Малый вес
• Оболочка из полиэтилена высокой плотности (HDPE) обеспечивает хорошую защищенность от случайных механических повреждений и химических воздействий
• Достаточно большой запас волокон в кабеле позволяет выдерживать без повреждений критические растягивающие усилия при экстремальной температуре, ветровой нагрузке или оледенении.
• Отсутствие наводок на силовых элементах при подвеске на опорах высоковольтных сетей.
• Отсутствие наводимых токов на силовых элементах при разрядах молнии.
• Малый диаметр и круглое сечение уменьшает парусность при ветровой нагрузке.
• Встроенные в оболочку арамидные стержни обеспечивают дополнительную стойкость к растягивающим усилиям. При этом не увеличивается вес, не теряется гибкость кабеля из-за их небольших размеров и веса.
• В отличие от конкурентов у нас арамидные стержни встроены в оболочку и при дополнительном растяжении усилие от зажима передается силовым элементам, что меньше деформирует оболочку.
• Влагозащитные волокна обеспечивают защищенность сердечника кабеля от поперечного проникновения влаги.
• Армирующие стекловолокна обеспечивают дополнительную защиту от растягивающих усилий.
• В отличие от конкурентов армирующие стекловолокна выполнены в виде прядей, а не рассыпанных волокон, что более удобно и безопасно при монтаже.

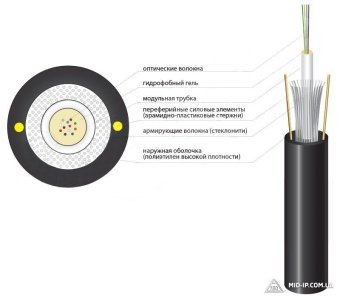

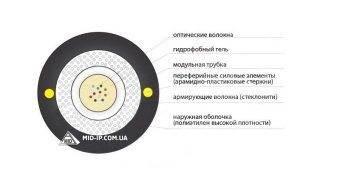

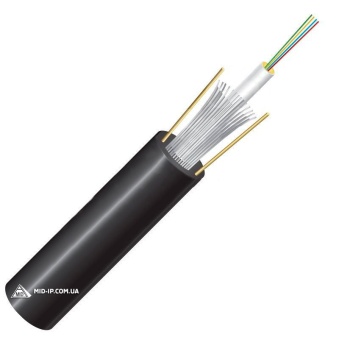

Конструкция:

Кабель с центральным оптическим модулем, в котором может располагаться до 24 оптических волокон. Поверх модульной трубки расположен слой упрочняющих стекловолокон. Оболочка изготовлена из УФ-стабилизированного полиэтилена высокой плотности. Для увеличения стойкости к растягивающим нагрузкам в оболочку встроены два арамидно-пластиковых силовых элемента.
Полностью диэлектрическая конструкция кабеля исключает любые электромагнитные влияния на кабель, отпадает необходимость решения вопросов заземления и электробезопасности в процессе монтажа и эксплуатации.

В кабель закладывается оптическое волокно, соответствующее требованиям ITU-T G.652.D. С его характеристиками Вы можете ознакомиться здесь .
По требованию заказчика кабель может изготавливаться с волокнами по ITU-T G.655.

С описанием цветовой маркировки оптических волокон можно ознакомиться здесь .
С условным обозначением оптических кабелей FinMark можно ознакомиться здесь .
