Ethernet кабель DCG UTP CAT5E 4P 0,50мм CCA наружный самонесущий
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Область применения:
4-парный UTP кабель категории 5е DCG UTP CAT5E 4P 0,50мм CCA РЕ-М предназначен для наружного применения в локальных сетях передачи данных: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с.
Параметры кабеля соответствуют требованиям стандартов:
- ISO/IEC 11801
- ANSI/TIA/EIA-568В.2
- EN50173
- YD/T1019
Условия эксплуатации:
Кабель предназначен для воздушной прокладки (самонесущий кабель со встроенной стальной несущей проволокой). Особенностью данного типа кабеля является применение плакированных медью алюминиевых проводников, что существенно уменьшает стоимость кабеля.
Благодаря стандартным размерам проводников и контролю качества медного покрытия при производстве такой кабель можно применять практически без ограничений.
При монтаже и эксплуатации кабеля с ССА проводниками следует избегать чрезмерных механических нагрузок на жилы кабеля, поскольку ССА проводники уступают по прочности цельномедным.

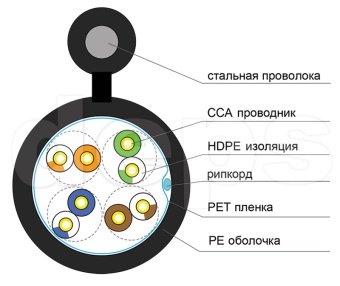

Конструкция:

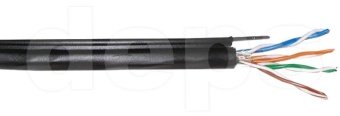

Кабель состоит из 4-х пар проводников, свитых между собой. Проводники — ССА проволока 24 AWG. Изоляция проводников — полиэтилен высокой плотности. Внешняя оболочка кабеля выполнена из полиэтилена черного цвета, стабилизированного к воздействию УФ-излучения. Необходимую прочность при подвесе обеспечивает стальная оцинкованная проволока.
В кабеле применена общепринятая цветовая идентификация проводников:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
пара 3: бело-зеленая / зеленая
пара 4: бело-коричневая / коричневаяУпаковка:

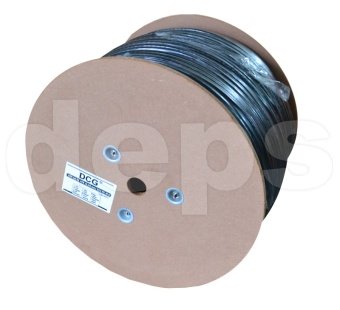

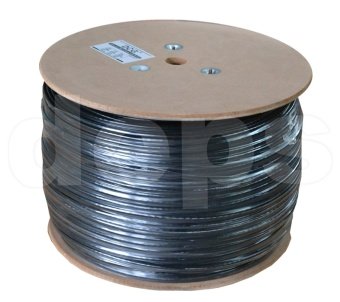

Кабель длиной 500 м намотан на деревянную катушку, которая помещена в картонную коробку.
-
Характеристики
ХарактеристикиHTML Основные электрические характеристики:
Импеданс, Ом (100±15) Сопротивление по постоянному току не более 245 Ом/км Скорость распространения 0,68×с Частотнозависимые параметры:
Частота, МГц Затухание, дБ/100м NEXT, дБ PS-NEXT, дБ ELFEXT, дБ PS-ELFEXT, дБ (100 м) RL, дБ 1 2,0 65,3 62,3 63,8 60,8 20 4 4,1 56,3 53,3 51,7 48,7 23 8 5,8 51,8 48,8 45,7 42,7 25 10 6,5 50,3 47,3 43,8 40,8 25 16 8,2 47,3 44,3 39,7 36,7 25 20 9,3 45,8 42,8 37,7 34,7 25 25 10,4 44,3 41,3 35,8 32,8 24 31,25 11,7 42,9 39,9 33,9 30,9 24 62,5 17,0 38,4 35,4 27,8 24,8 22 100 22,0 35,3 32,3 23,8 20,8 20 Механические характеристики:
Наружный размер кабеля, мм 5,3×8,2 Диаметр несущей стальной оцинкованной проволоки, мм 1,15 Материал проводника алюминиевая проволока плакированная медью диаметром 0.50 мм Изоляция проводника полиэтилен, диаметр проводника в изоляции, мм 0,9 Температурный диапазон инсталляции, °C -10 ... +60 рабочий, °C -30 ... +60 Минимальный радиус изгиба во время монтажа (динамический) ≥ 8 x диаметров кабеля после монтажа (постоянный) ≥ 4 x диаметров кабеля Растягивающие усилие, H ≤ 85 Усилие разрушения несущей проволоки, H ≥ 650 Масса, кг Брутто 16,46 Нетто 15,66 Габаритные размеры ШхВхД, мм 410х410х295 - Отзывы
-
