Ethernet кабель DCG UTP CAT 5E 4P 0,50мм CCA
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Область применения:
4-парный UTP кабель категории 5е DCG предназначен для применения в локальных сетях передачи данных: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с.
Параметры кабеля соответствуют требованиям стандартов:
- ISO/IEC 11801
- ANSI/TIA/EIA-568-B.2
- EN50173
- YD/T1019
Условия эксплуатации:
Кабель предназначен для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры. Особенностью данного типа кабеля является применение плакированных медью алюминиевых проводников, что существенно уменьшает стоимость кабеля. Благодаря стандартным размерам проводников и контролю качества медного покрытия при производстве такой кабель можно применять практически без ограничений. При монтаже и эксплуатации кабеля с ССА жилами следует избегать чрезмерных механических нагрузок на кабель, поскольку ССА проводники уступают по прочности цельномедным.

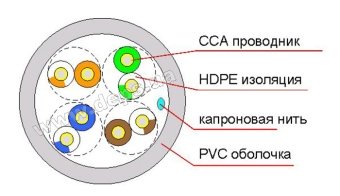

Конструкция:
Кабель состоит из 4-х пар проводников свитых между собой. Проводники – ССА проволока 24 AWG. Изоляция проводников – полиэтилен. Внешняя оболочка кабеля выполнена из поливинилхлоридного пластиката (PVC). Цвет оболочки серый.
В кабеле применена общепринятая цветовая идентификация проводников:
- пара 1: бело-синяя / синяя
- пара 2: бело-оранжевая / оранжевая
- пара 3: бело-зеленая / зеленая
- пара 4: бело-коричневая / коричневая

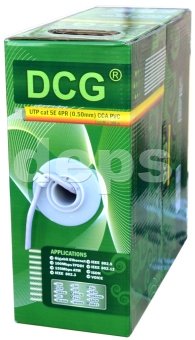

Упаковка:
Кабель упаковывается в картонные коробки бухтами длиной по 100 м и 305 м. Бухта 305 м упакована по принципу Reelex (Pull Box), позволяющему свободно вытягивать конец кабеля.
-
Характеристики
ХарактеристикиHTML Основные электрические характеристики:
Импеданс, Ом (100±15) Сопротивление проводника по постоянному току, Ом/км 245 Скорость распространения 0,68×с Частотнозависимые параметры:
Частота, МГц Затухание, дБ/100м NEXT, дБ PS-NEXT, дБ ELFEXT, дБ PS-ELFEXT, дБ (100м) RL, дБ 1 2,0 65,3 62,3 63,8 60,8 20 4 4,1 56,3 53,3 51,7 48,7 23 8 5,8 51,8 48,8 45,7 42,7 25 10 6,5 50,3 47,3 43,8 40,8 25 16 8,2 47,3 44,3 39,7 36,7 25 20 9,3 45,8 42,8 37,7 34,7 25 25 10,4 44,3 41,3 35,8 32,8 24 31,25 11,7 42,9 39,9 33,9 30,9 24 62,5 17,0 38,4 35,4 27,8 24,8 22 100 22,0 35,3 32,3 23,8 20,8 20 Механические характеристики:
Наружный диаметр кабеля, мм 5,2 Материал проводника алюминиевая проволока плакированная медью диаметром 0.50 мм Изоляция проводника полиэтилен, диаметр проводника в изоляции, мм 0,9 Температурный диапазон инсталляции, °C -10 ... +60 рабочий, °C -30 ... +60 Минимальный радиус изгиба во время монтажа (динамический) ≥ 8 x диаметров кабеля после монтажа (постоянный) ≥ 4 x диаметров кабеля Растягивающие усилие, H ≤ 75 Масса, кг Брутто 14,36 Нетто 13,56 Габаритные размеры ШхВхД, мм 410х358х365 - Отзывы
-
