Ethernet кабель Step4Net UTP CAT 5е 4P 0,51мм CCA наружный
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Область применения:
4-парный UTP кабель категории 5е Step4Net для наружного применения в локальных сетях передачи данных: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с.
Параметры кабеля соответствуют требованиям стандартов:
- ISO/IEC 11801
- ANSI/TIA/EIA-568В.2
- EN50173
- YD/T1019-2001
Условия эксплуатации:
Предназначен для прокладки в телефонной канализации, в трубах, в коллекторах, по наружным стенам зданий. Применение покрытых медью алюминиевых жил позволяет существенно снизить стоимость кабеля без заметного снижения способности передачи сигнала.
Стандартный диаметр жил 0.51 мм и толстый слой медного покрытия обеспечивают беспроблемный линк на максимальных расстояниях. Алюминиевые проводники по сравнению с медными имеют более скромные механические характеристики, поэтому в процессе монтажа и эксплуатации такого кабеля следует избегать чрезмерных механических воздействий.Конструкция:

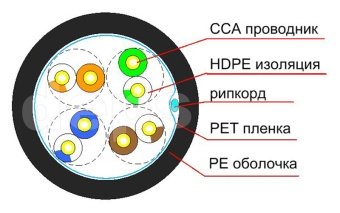

Кабель состоит из 4-х пар проводников свитых между собой. Оболочка кабеля выполнена из стабилизированного к воздействию УФ излучения полиэтилена черного цвета.
В кабеле применена общепринятая цветовая идентификация проводников:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
пара 3: бело-зеленая / зеленая
пара 4: бело-коричневая / коричневаяУпаковка:

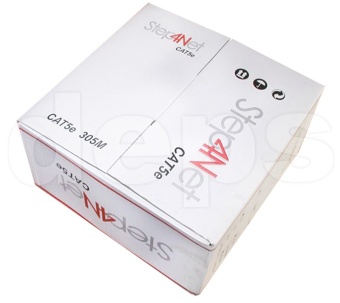

Кабель упакован в картонные коробки по принципу Reelex (Pull Box), позволяющему свободно вытягивать конец кабеля. Длина кабеля в коробке 1000 футов (305 м). Данную коробку, можно увидеть на рисунке № 3.
-
Характеристики
ХарактеристикиHTML Основные электрические характеристики:
Импеданс, Ом (100±15) Сопротивление по постоянному току не более 14 Ом/100 м Скорость распространения 0,68×с Частотнозависимые параметры:
Частота, МГц Затухание, дБ/100м NEXT, дБ PS-NEXT, дБ ELFEXT, дБ PS-ELFEXT, дБ (100м) RL, дБ 1 2,0 65,3 62,3 63,8 60,8 20 4 4,1 56,3 53,3 51,7 48,7 23 8 5,8 51,8 48,8 45,7 42,7 25 10 6,5 50,3 47,3 43,8 40,8 25 16 8,2 47,3 44,3 39,7 36,7 25 20 9,3 45,8 42,8 37,7 34,7 25 25 10,4 44,3 41,3 35,8 32,8 24 31,25 11,7 42,9 39,9 33,9 30,9 24 62,5 17,0 38,4 35,4 27,8 24,8 22 100 22,0 35,3 32,3 23,8 20,8 20 Механические характеристики:
Наружный диаметр кабеля, мм 5,2 Материал проводника алюминиевая проволока плакированная медью диаметром 0,51 мм Изоляция проводника полиэтилен, диаметр проводника в изоляции, мм 0,9 Температурный диапазон инсталляции, °C -10 ... +60 рабочий, °C -30 ... +60 Минимальный радиус изгиба во время монтажа (динамический) ≥ 8 x диаметров кабеля после монтажа (постоянный) ≥ 4 x диаметров кабеля Растягивающие усилие, H ≤ 85 Масса, кг Брутто 12,27 Нетто 10,26 Габаритные размеры ШхВхД, мм 420x385x358 - Отзывы
-
