Оптический адаптер типа SC/APC

Оптические адаптеры (розетки) предназначены для соединения или подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патчпанелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры типа SC всегда являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат также для прецизионного центрирования наконечников коннекторов. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров обычно изготавливаются из бронзы, а для одномодовых — из керамики.

Адаптеры для коннекторов с угловой полировкой (APC) требуют более строгие допуски на размеры корпуса, особенно элементов фиксации коннектора и его ключа.

• SC адаптер (simplex). Корпус адаптера выполнен из пластика различных цветов: для многомодовых применений – из бежевого, для одномодовых применений – из синего. Крепление адаптера к патч-панели осуществляется с помощью металлического стопора и, дополнительно, с помощью винтов.

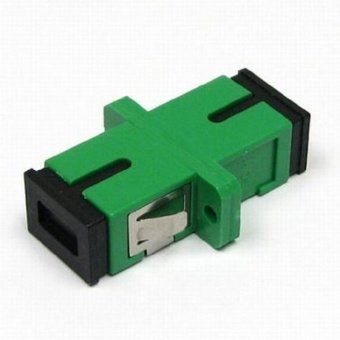

• SC/APC адаптер (simplex). Предназначен для соединения оптических шнуров с APC полировкой. Корпус адаптера выполнен из пластика зеленого цвета. Крепление адаптера к патч-панели осуществляется с помощью металлического стопора и, дополнительно, с помощью винтов.
• SC адаптер (duplex). Предназначен для соединения дуплексных оптических шнуров. Корпус адаптера выполнен из пластика различных цветов: для многомодовых применений – из бежевого, для одномодовых применений – из синего. Крепление адаптера осуществляется с помощью металлического стопора и, дополнительно, с помощью винтов.

Достоинства:

• Точность размеров при изготовлении;
• Низкая изнашиваемость;
• Хорошая заменяемость;
• Хорошая воспроизводимость;
• Высокая температурная устойчивость.

Области использования:

• Оптоволоконные коммуникационные системы;
• Оптоволоконные сети CATV;
• Оптоволоконное оборудование;
• Оптоволоконные сенсоры;
