Комбинированные оптические патчкорды
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание

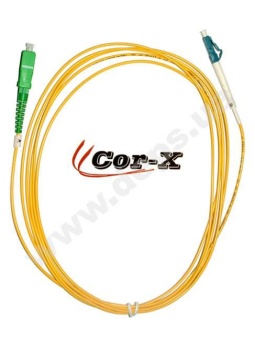

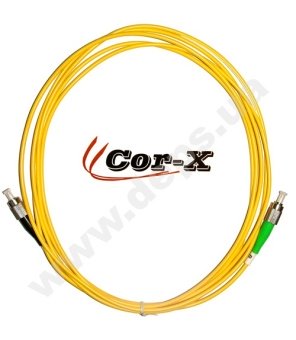

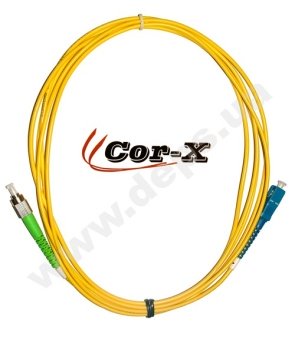

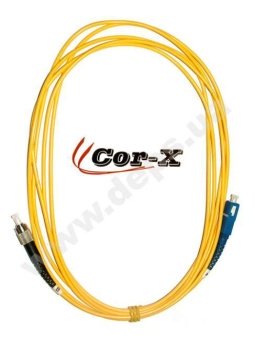

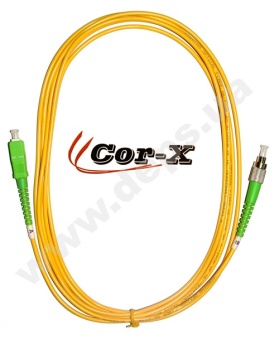

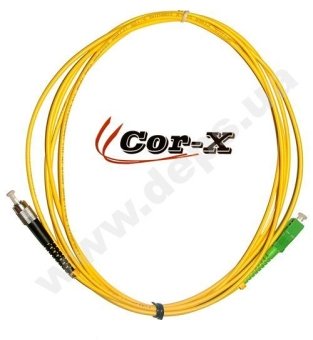

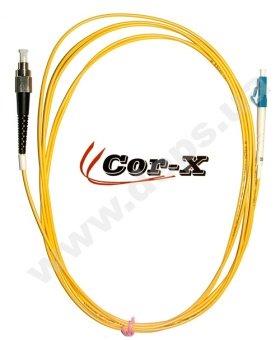

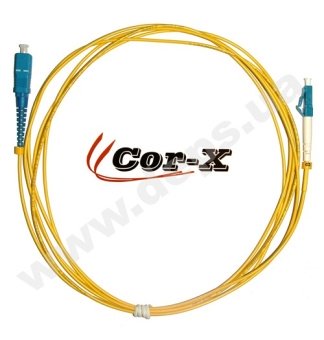

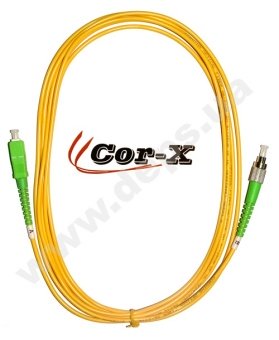

Эти патчкорды представляет собой симплексные или дуплексные отрезки кабеля заданной длины и внешнего диаметра, оконцованные с двух сторон коннекторами различного типа конструкции и вида полировки торца.
Достоинства:
- Малые вносимые потери;
- Малое отражение;
- Хорошая воспроизводимость;
- Хорошая заменяемость;
- Высокая температурная стабильность;
- Возможность комутации самых различных типов разъемов.
Цветовая маркировка:
Цвет коннектора указывает на способ полировки торца:
- черный (синий)- тип полировки UPC (Ultra PC)
- зеленый — тип полировки APC (Angle PC)
- бежевый — применяется в патчкордах с многомодовым волокном
Цвет патчкорда указывает на тип используемого оптического волокна:
- желтый — одномодовое волокно
- оранжевый — многомодовое волокно
Области использования:
- Оптоволоконные коммуникационные системы;
- Оптоволоконные системы передачи данных;
- Оптоволоконные сети доступа;
- Оптоволоконные сети CATV;
- Локальные вычислительные сети;
- PON сети;
- Тестовые инструменты;
- Оптоволоконные сенсоры.
-
Характеристики
ХарактеристикиHTML Тип
SC/UPC
SC/APC
FC/UPC
FC/APC
LC/UPC
Длина патчкорда,м
1,3,5 или любая по запросу
Вносимые потери, дБ
≤0.20
Максимальные вносимые потери, дБ
≤0.20
Воспроизводимость*, дБ
≤0.10
Заменяемость*, дБ
≤0.20
Обратное отражение, дБ
≤-50
≤-60
≤-50
≤-60
≤-50
Тип и диаметр волокна***
Corning SMF-28, 9/125мкм
Рабочая температура, °С
-40 ÷ +70
Температура хранения, °С
-40 ÷ +85
Долговечность
более 1000 раз
Стандарт
Telcordia GR—326
* - под термином воспроизводимость понимается разброс вносимых потерь для одного и того же экземпляра изделия.
** - под термином заменяемость понимается разброс вносимых потерь для разных экземпляров изделий одного типа.***- под заказ возможно изготовление патчкорда с волокном NZDS ( ITU-T G.655 ) а также с многомодовым волокном 50/125мкм, а также волокна не чувствительного к изгибам (ITU-T G.657.A).
Шнуры поставляются длиной 1, 3, 5 м или любой другой длины по заказу
Наружная оболочка оптического кабеля изготовлена из низкодымного безгалогенового пластиката (LSZH), возможно изготовление из PVC материала по заказу.Замечание:Под заказ возможно изготовление любого сочетания оптических коннекторов с различным типом полировки, как в симплексном так и дуплексном исполнении.
Если патчкорд с одной стороны имеет разъем типа LC, то в этом случае диаметр внешней защитной оболочки составляет 2 мм.
