Описание
Оптический add/drop мультиплексор предназначен для организации одного или нескольких каналов связи в одном волокне по технологии DWDM. Заказывается для конкретного канала DWDM и может, как добавлять, так и выделять нужный канал из основного потока. При этом для основного потока, с другими каналами, обеспечивается проход с минимальным затуханием.

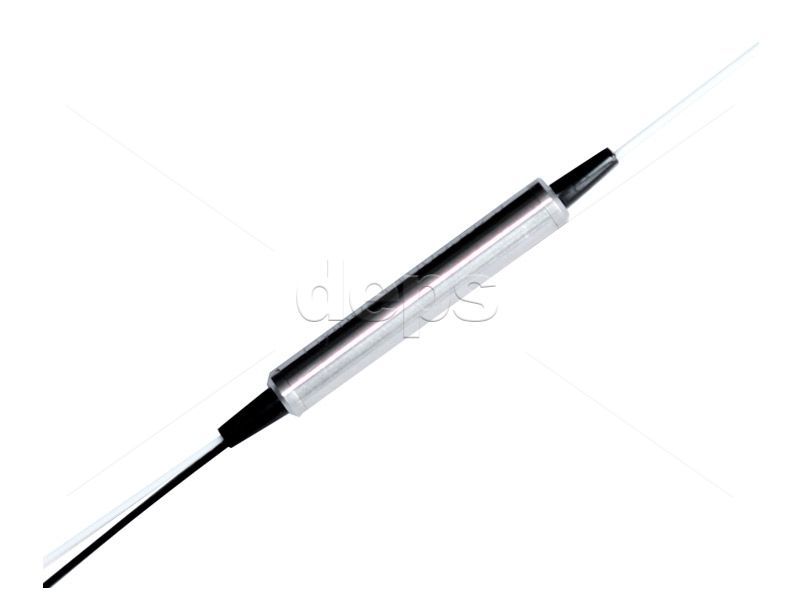

Выполнен в виде небольшого металлического цилиндра (гильзы) с оптическими выводами, без оптических коннекторов. Т.е конструктив мультиплексора позволяет установку внутри сплайс-кассеты в боксе, муфте или ODF.
-
Характеристики
ХарактеристикиHTML Параметр
Значение
Рабочие длины волн, нм
Согласно сетке длин волн/частот ITU-T для DWDM
Шаг сетки частот, ГГц
100
Полоса пропускания канала (по уровню 0,5 дБ), нм
>0,3
Add/drops вносимые потери, дБ
≤1
Проходные вносимые потери, дБ
≤0,6
Изоляция, дБ
>30
Неравномерность потерь в полосе пропускания, дБ
< 0,3
Направленность, дБ
>50
Входные возвратные потери, дБ
>45
Поляризационные потери, дБ
<0,1
Поляризационная модовая дисперсия, пс
<0,1
Температурная стабильность, дБ/°С
<0,005
Максимальная оптическая мощность, мВт
300
Температура хранения, °С / рабочая °С
-40…+85 / -20…+75
Размер модуля, мм
ø5,5х34 мм для волокна 250мкм
ø5,5х38 мм для волокна 900мкм - Отзывы
-
