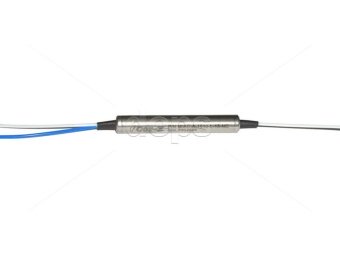

Оптические CWDM устройства (add-drop фильтр)
Под заказ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Отзывы
- Задать вопрос
- Наличие
-
Описание
Оптический add/drop мультиплексор представляет собой малогабаритную конструкцию. Позволяет вводить/выводить оптический сигнал определённой длины волны в оптическое волокно, обеспечивая при этом свободный проход сигналов с другими длинами волн в этом волокне.
Достоинства:
- устойчивый к воздействиям окружающей среды;
- прост в установке;
- широкий выбор длин волн;
- низкие вносимые потери;
- низкая перекрёстная связь;
- ITU стандарт;
- высокая надёжность.
Области использования:
- оптоволоконные телекоммуникации;
- оптоволоконные сети CATV с использованием CWDM;
- локальные оптические сети со скоростями до 10Гбит/с;
- FTTH (оптика в дом)

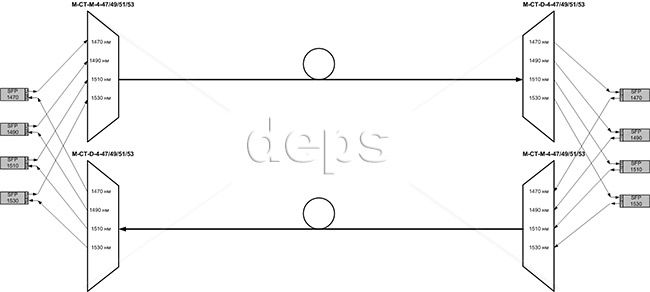

Пример схемы включения:
-
Характеристики
ХарактеристикиHTML Центральные длины волн, нм 1311/1331/1351/1371/1391/1411/1431;
1451/1471/1491/1511/1531/1551/1571/1591/1611Интервал канала, нм 20Add/drops вносимые потери (С-Р1), дБ ≤0,8Проходные вносимые потери (С-Р2), дБ ≤0,4Изоляция (С-Р1), дБ ≥30Изоляция (С-Р2), дБ ≥12Направленность, дБ ≥50Входные возвратные потери, дБ ≥45Поляризационные потери, дБ ≤0,1Поляризационная модовая дисперсия, пс ≤0,1Температурная стабильность, дБ/°С ≤0,005Максимальная оптическая мощность, мВт 300Максимальное усилие на растяжение, Н 5Температура хранения, °С / рабочая °С 40…85 / 0…70Размер модуля, мм ø5,5х34 мм для волокна 250мкм
ø5,5х39 мм для волокна 900мкмПримечание: С- общий порт; Р1- add/drop порт; Р2 - Express порт.По требованию заказчика может изготавливаться с выводами в виде голого волокна. 250 мкм или в 0,9 буфере, или 2-3-мм защитной оболочке, с разъемами или без.
Расположение выводов
